FNIRSI 1014D 2-IN-1 OSCILOSKOPA SIGNĀLU ĢENERATORS

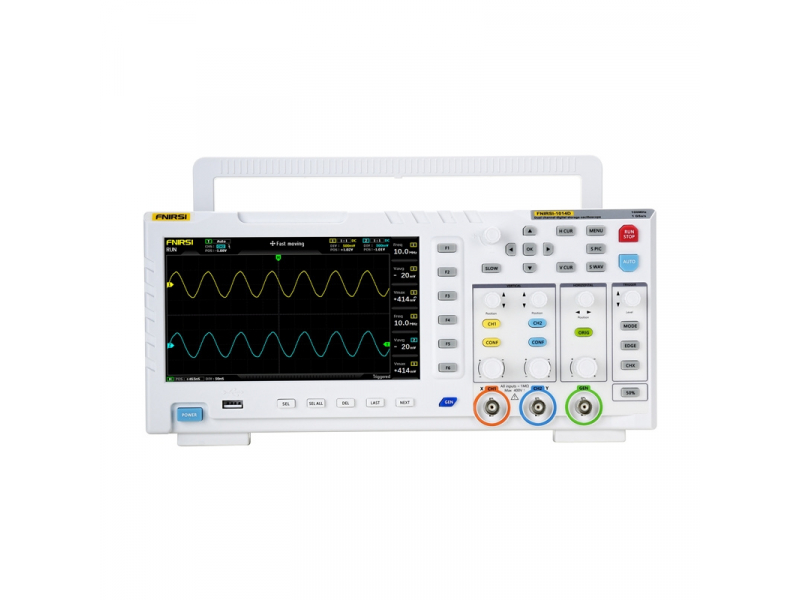

FNIRSI 1014D 2-in-1 osciloskopu signālu ģenerators

The FNIRSI 1014D ir kompakts digitālais osciloskops, kas paredzēts elektronisko pakalpojumu, pētniecības un attīstības nodaļām, tehniskās izglītības un hobijistiem. Tas ļauj veikt vienlaicīgu analīzi un signālu ģenerēšanu, kas ievērojami palielina lietojumu klāstu, diagnostikā diagnostikā ķēdes, prototipu testēšanā vai mācīšanās strādāt ar viļņveida formām. Ierīcei ir divi ieejas kanāli ar 1 MΩ pretestību un tā atbalsta joslas platumu 100 MHz pie 1GSa/s parauga ņemšanas. 7 collu LCD ekrāns ar izšķirtspēju 800×480 px atvieglo darbību. Ir iespējama automātiska analīze, FFT, X-Y režīms un kursora reģistrēšana. ir arī 1GB iekšējā atmiņa ar spēju uzglabāt līdz 1000 viļņu formu un 1000 ekrānšāviņiem, un datus var viegli eksportēt uz datoru, izmantojot USB.

Fast signālu analīze

Augsts 1GSa/s paraugu ņemšanas ātrums un joslas platums 100 MHz ļauj veikt analogo un digitālo signālu detalizētu analīzi. Tas ļauj ierīcei noķert pat īstermiņa anomālijas viļņu formā. Trigera režīmi ietver Auto, Single, un Normal, ļaujot ierīcei uztvert gan traucējumu impulsus un regulārus analogos signālus, piemēram, sinusoīdus.

POZĪCIJU.

Integrētais DDS signālu ģenerators atbalsta 14 standarta viļņu formas (ieskaitot sinusu, taisnstūri, zāģzobu, trīsstūri), ar precīzu frekvences regulēšanu 1 Hz soli. Izmantotais risinājums ļauj radīt signālus ar precīziem parametriem testēšanai un simulācijai. Izvades frekvenču diapazons sasniedz līdz 10 MHz (singru vilnim), kas ļauj pārbaudīt plašu elektronisko un signālu shēmu spektru.

Waveform uztveršanas funkcija

The " capture output " funkcija ļauj saglabāt daļu vai visu faktisko viļņu formu no osciloskopa kā ģeneratora izejas signālu. Spēja uzglabāt līdz 1000 pielāgotiem signāliem palielina testēšanas un analīzes elastību. Šis risinājums atšķir FNIRSI 1014D no klasiskajiem patvaļīgajiem ģeneratoriem, kuri paļaujas tikai uz manuālo signālu regulēšanu.

Pārsprieguma aizsardzība

Integrēts augstsprieguma aizsardzības modulis ļauj ierīcei droši mērīt signālus līdz 400V (ar x10 zondi), samazinot ierīces bojājuma risku mērījumu laikā ar elektrotīklu darbināmās sistēmās. Aizsardzības funkcija darbojas automātiski, tāpēc nejauša zondes izmantošana bez pārslēgšanās uz x10 neriskē sabojāt iekārtu.

augstas nolasāmības displejs

The 7" TFT krāsu ekrāns ar 800x480 pikseļu izšķirtspēju nodrošina skaidru attēlojumu viļņu formas. Auto režīms un intuitīva saskarne ļauj ātri iegūt signāla attēlu bez manuālas regulēšanas. Pateicoties inteliģentam detektēšanas algoritmam, ierīce automātiski koriģē sprūda līmeni pat viļņu formām ar vairākām nogāzēm vai tā saukto atmirušo zonu. Šāds risinājums ietaupa laiku un novērš interpretācijas kļūdas. Osciloskops var uzglabāt līdz 1000 ekrānšāviņiem un 1000 viļņu formām savā 1GB iekšējā atmiņā. Datus var aplūkot kā sīktēlus, kas atvieglo ātru apskati un atlasi. Name

Signal analysis functions

Iebūvētā FFT funkcija un X-Y viļņa formas displeja režīms ļauj analizēt harmonikas un salīdzināt divu signālu amplitūdas un fāžu nobīdes. Tie ir noderīgi rīki elektronisko shēmu diagnostikā. Turklāt manuālais kursora mērīšanas režīms ļauj nolasīt maksimālo vērtību un frekvenci bez nepieciešamības pārrēķināt skalu, kas palielina analīzes precizitāti pat izkropļotās viļņu formās. Ierīce izmanto īpašu algoritmu ciparnīcas signāla dekodēšanai, novēršot kļūdainu nolasījumu problēmu, ko izraisa oksidēšanās vai mehānisma nodilums. Pat ja kodētājs ir bojāts, osciloskops darbojas pareizi.

Included:

• FNIRSI 1014D 2-in-1 osciloskops
• 100 MHz zonde x2
• USB lādētājs
• User's manual
